lm358概述
LM358是双运算放大器。内部包括有两个独立的、高增益、内部频率补偿的运算放大器，适合于电源电压范围很的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。它的使用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合。
lm358特性 内部频率补偿 直流电压增益高（约100dB）
单位增益频带宽（约1MHz）
电源电压范围宽：单电源（3—30V）
双电源（?1.5 一?15V）
压摆率（0.3V/us）
低功耗电流，适合于电池供电? 低输入偏流
低输入失调电压和失调电流
共模输入电压范围宽，包括接地
差模输入电压范围宽，等于电源电压范围
输出电压摆幅大（0 至Vcc-1.5V）
产品原理图：

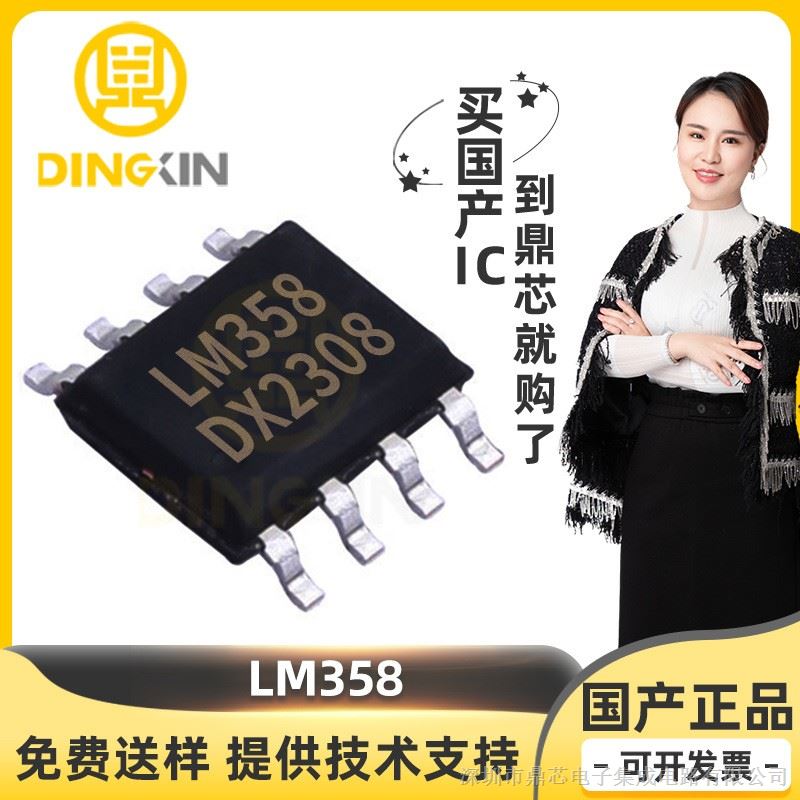

lm358引脚图及功能 LM358 的封装形式有塑封 8 引线双列直插式和贴片式。
引脚功能：1脚是输出端，2脚是反相输入端，3脚是同相输入端;4脚是负电源（双电源工作时）或地（单电源工作时）;5脚是同相输入端;6脚是反相输入端;7脚是输出端;8脚是正电源;1、2、3脚是一个运放通道，5、6、7脚为另一运放通道。
工作原理：8脚主供电输入，2脚电压与3脚电压比较，6脚电压与5脚电压比较，分别对应两个独立的输出：1OUT与2OUT
当1IN%2B大于1IN- 2IN%2B大于2IN-时，1OUT 2OUT输出高电平
当1IN%2B小于1IN- 2IN%2B小于2IN-时，1OUT 2OUT输出低电平
输出端不需要上拉电阻，输出电压范围为：0V~VCC-1.5V，这点与LM393是不同的
输入偏置电流45 nA
输入失调电流50 nA
输入失调电压2.9mV
输入共模电压zui大值VCC~1.5 V
共模抑制比80d
电源抑制比100dB
