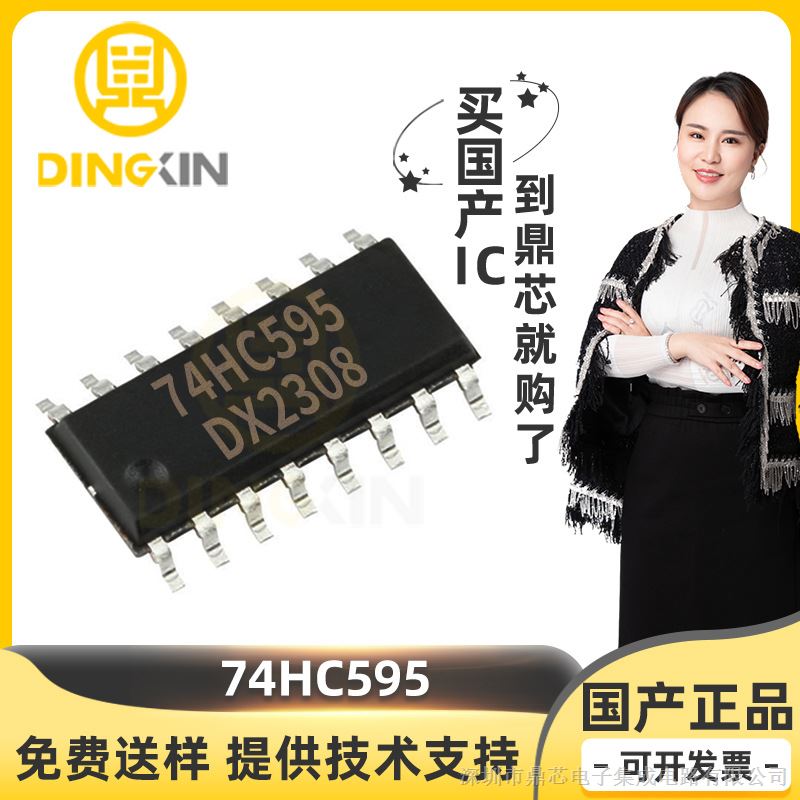

74HC595是电子设计中广泛使用的移位寄存器芯片，其he心功能与特点如下：

1. ?基本功能?

   • ?串行转并行?：通过串行数据输入（如单片机的单根I/O线）转换为8位并行输出，可控制多个设备（如LED、数码管等）。
   • ?三态输出?：支持高电平、低电平和高阻抗状态，通过输出使能引脚（OE）控制，适用于总线共享场景。

2. ?关键引脚与工作原理?

   • ?he心引脚?：
     • ?SER（DS）?：串行数据输入（14脚）。
     • ?SHCP（SCK）?：移位寄存器时钟（11脚），上升沿触发数据移位。
     • ?STCP（RCK）?：存储寄存器时钟（12脚），上升沿将移位数据锁存到输出寄存器。
     • ?OE?：输出使能（13脚），低电平时启用并行输出。
   • ?工作流程?：串行数据逐位移入内部寄存器，通过STCP信号将数据同步到输出端，实现并行控制。

3. ?应用优势?

   • ?节省I/O资源?：仅需3根控制线即可扩展8个输出端口，级联可进一步扩展。
   • ?驱动能力?：可直接驱动LED等负载，无需额外放大电路。

4. ?典型应用场景?

   • LED点阵或数码管驱动。
   • 微控制器I/O扩展，如51单片机项目。

?总结?：74HC595通过串并转换和三态输出，高效解决了微控制器引脚不足的问题，是数字电路设计中重要的接口芯片。
